MOD. FV 1 |

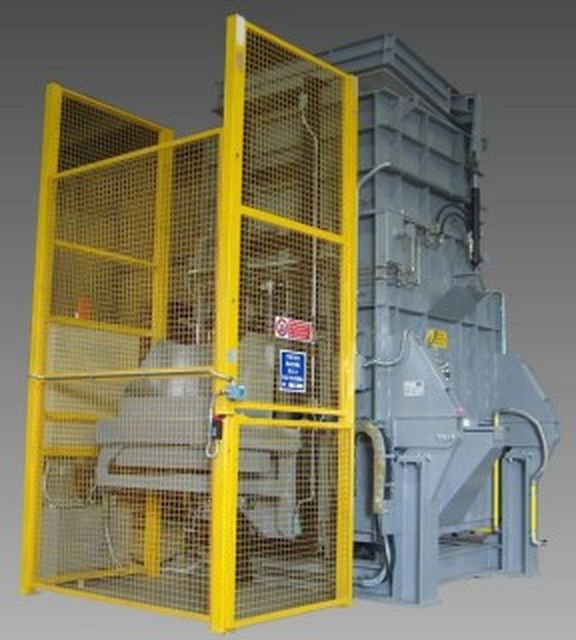

Forno fusorio verticale modello FV1
Forno a combustione di gas, a suola secca, rovesciabile sul
becco di colata per fusione di leghe di alluminio |
|
Caratteristiche Tecniche
-Capacità
bacino . . . . . . . . 1000 Kg alluminio fuso
-Capacità fusoria . . . . . . . . . . . . . . 500-700 Kg / h.
-Temperatura max bagno . . . . . . . . . . 800 ° C
-Temperatura max. refrattario . . . . . . . . 1000 ° C
-Gas combustibile . . . . . Gas Naturale - GPL a richiesta
-Numero bruciatori . . . . . . . . . . . . . . . . 2
-Potenzialità massima . . . . . . . . . . 400.000 KCal/ora
-Massimo consumo . . . . . . . . . . . . . . ~50 m / ora
-Consumo specifico . . . . . . . . . . . . . . 70 m / Ton
-Gestione potenza installata . . . . . . . . Da 0 al 100%
con limitazione del massimo
-Alimentazione elettrica . . . . .. Trifase , 380 V / 50 Hz
-Potenza elettrica massima . . . . . . . . . . 10 Kw
-Termoregolazione del bagno tramite termocoppia immersa
-Termolimitazione della camera di fusione e mantenimento tramite
termocoppie nel refrattario
-Gestione automatica della carica in funzione della temperatura
dei fumi
|
|
|
|
MOD. FB 1 |

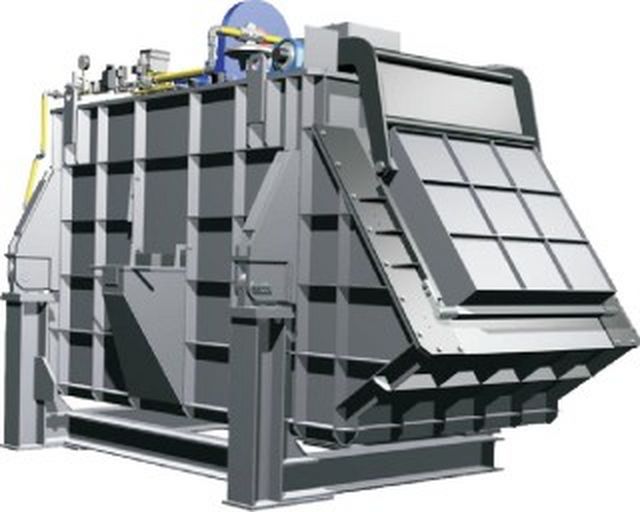

Forno fusorio a bacino modello FB1
Forno
fusorio a gas della capacità di 2000 kg di lega fusa. Unisce i
vantaggi della tradizionale architettura costruttiva a bacino
con i più avanzati e tecnologici sistemi di controllo e gestione
dell'impiantistica di bordo. |
|
Caratteristiche tecniche
 -Capacità bacino . . . . . .
. . . 2000 Kg alluminio fuso
-Capacità fusoria. . . . . . . .. . . . . . . . . ~300 Kg / h.
-Temperatura max bagno . . . . . . . . . . . 800 ° C
-Temperatura max. refrattario . . . . . . . . . 1000 ° C
-Gas combustibile . . . . . . . . . . . .Gas naturale - GPL a
richiesta / Press.min. 100 mbar
-Numero bruciatori . . . . . . . . . . . . . . . . 1
-Potenzialità massima . . . . . . . . . 300.000 KCal/ora
-Massimo consumo. .. . . . 35 m3 / ora (Gas naturale)
-Consumo specifico . . ~100 m3 / Ton (Gas naturale)
-Gestione potenza installata . . . . . . . . . Da 0 al 100% con
limitazione del massimo
-Alimentazione elettrica: Trifase,380 V / 50 Hz
-Servizi ausiliari: 24 V C.C. / C.A. - 110 V C.A.
(Escluse le sonde UV , funzionanti a 220 V C.A.)
-Regolazione automatica e continua temperatura
alluminio liquido mediante termoregolatore con
termocoppia nel bagno
-Termolimitazione temperatura del refrattario
tramite termoregolatore e termocoppia nel muro
|
|
|
|
MOD. FF2 |

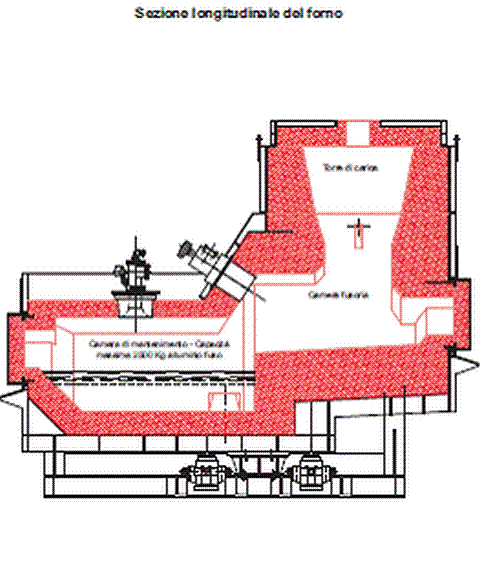

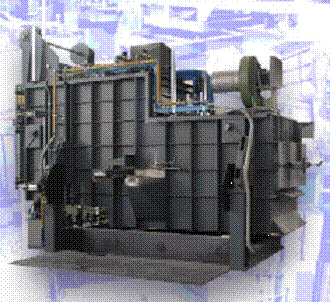

Forno fusorio a suola secca FF 2
All ' interno
è suddiviso in 2 camere: una destinata alla fusione e l'altra a
raccogliere e mantenere a temperatura di spillaggio il metallo
fuso. |
|
Caratteristiche tecniche
-Capacità del
forno 2500 Kg alluminio fuso
-Capacità fusoria 800 Kg / h.
-Temperatura massima bagno 800 ° C
-Temperatura massima refrattario 1000 ° C
-Gas combustibile Metano (CH4)
-Numero bruciatori 3 Bruciatori:
-Camera fusione a fiamma conica (n.2) Potenzialità massima
700.000 KCal/h
-Zona attesa a fiamma piatta (n.1) Potenzialità massima 220.000
KCal/h
-Gestione potenza installata Da 0 al 100% con limitazione del
massimo
-Alimentazione elettrica Trifase , 380 V / 50 Hz
-Servizi ausiliari 24 V C.C. / C.A. (Esclusi i trasformatori
d'accensione e le sonde UV, funzionanti a 220 V)
-Pressione alimentazione Gas 0.3 - 1 bar
-Consumo massimo 110 nm3/h
-Peso 40.000 Kg
-Calo di fusione: in funzione della tipologia di carica; in
condizioni standard ( 30% colate 70% lingotti), valori compresi
tra l’ 1.5 e il 2.2% max.
|
|
|
|
MOD. FF4 |

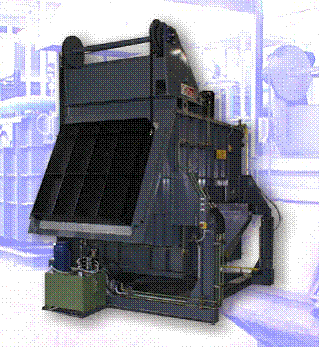

Forno fusorio
a suola secca mod. FF4
Forno a
combustione di gas rovesciabile sul becco di colata per fusione
di alluminio |
Caratteristiche tecniche
 -Capacità del forno 1200 Kg alluminio fuso
-Capacità fusoria 300 Kg / h.
-Temperatura max bagno 800 ° C
-Temperatura max. refrattario 1000 ° C
-Gas combustibile Metano (CH4)
-Numero bruciatori 1
-Potenzialità massima 220.000 KCal/h
-Gestione potenza installata Da 0 al 100% con limitazione del
massimo
-Alimentazione elettrica Trifase , 380 V / 50 Hz
-Servizi ausiliari 24 V C.C. / C.A. (Esclusi i trasformatori
d'accensione e le sonde UV , funzionanti a 220 V C.A.)
-Regolazione automatica e continua temperatura alluminio liquido
mediante termoregolatore con termocoppia nel bagno
-Termolimitazione temperatura del refrattario tramite
termoregolatore non visualizzato e termocoppia nel muro |
|
|
|
MOD. FF5 |
Forno fusorio a suola secca mod. FF5
Forno verticale a combustione di gas, a suola secca,
rovesciabile sul becco di colata per fusione di leghe d’
alluminio |
|
Caratteristiche tecniche
-Capacità
bacino . . . . . . . . . . 2500 Kg alluminio fuso
-Capacità fusoria. . . . . .. . . . . . . 1000 - 1500 Kg / h.
-Temperatura max bagno . . . . . . . . . . . 800 ° C
-Temperatura max. refrattario . . . . . . . . . 1000 ° C
-Gas combustibile . . . . Metano (CH ) - GPL a richiesta
-Numero bruciatori . . . . . . . . . . . . . . . . 2
-Potenzialità massima . . . . . . . . . 950.000 KCal/ora
-Massimo consumo. . . . . . . .. . . . . . 110 m3 / ora
-Consumo specifico . . . . . . . . . . . . . 70 m3 / Ton
-Gestione potenza installata . . . . . . . . . Da 0 al
100% con limitazione del massimo
-Alimentazione elettrica Trifase , 380 V / 50 Hz
-Servizi ausiliari 24 V C.C. / C.A. (Esclusi i trasformatori
d'accensione e le sonde UV , funzionanti a 220 V C.A.)
-Regolazione automatica e continua temperatura
alluminio liquido mediante termoregolatore con
termocoppia nel bagno
-Termolimitazione temperatura del refrattariotramite termoregolatore non visualizzato e termocoppia nel muro
|
|
|
|
|
